Koliko kamera napaja PoE switch: računica snage s primjerima iz kataloga

Zašto osam PoE portova ne znači osam kamera

Broj kamera koje PoE switch može napajati ovisi o tri stvari:

1. snaga po portu: najviše što switch daje jednoj kameri,
2. PoE budžet: najviše što daje svim portovima zajedno,
3. način dodjele snage: računa li switch sa snagom koju kamera stvarno troši ili za svaku kameru unaprijed rezervira snagu prema njezinoj klasi.

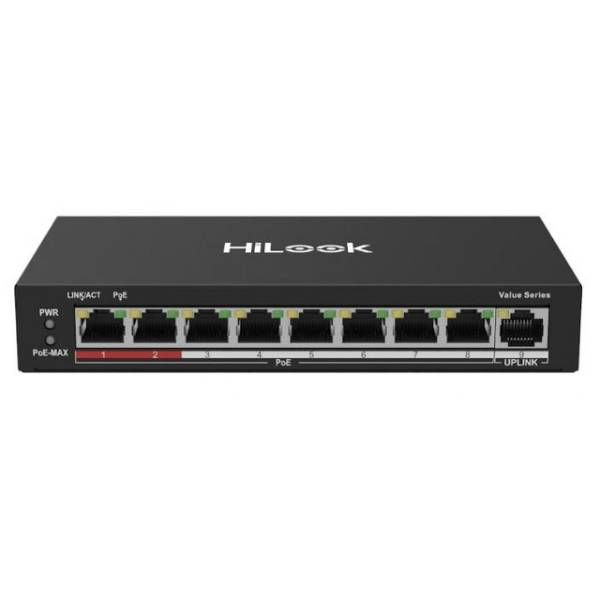

Primjer je HiLookov switch NS‑0109P‑60. Prema proizvođačevoj stranici proizvoda ima osam PoE portova od 100 Mbps, najviše 30 W po portu i PoE budžet od 60 W. Osam portova po 30 W bilo bi 240 W, a switch ih ukupno daje 60. Snaga po portu ovdje dakle rijetko odlučuje; odlučuje budžet.

2 MP kamera DS‑2CD1127G2H‑LIU preko PoE-a troši najviše 7,5 W. Osam takvih kamera troši 60 W, točno koliko switch daje. 4 MP kamera DS‑2CD2T46G2H‑4I troši najviše 12 W, pa ih na isti switch stane pet. Ako switch za svaku kameru rezervira snagu prema klasi, za obje kamere broj pada na tri. U nastavku objašnjavamo odakle te brojke i kako ih izračunati za bilo koji switch.

802.3af, 802.3at i 802.3bt u jednoj tablici

PoE (Power over Ethernet) prenosi napajanje istim mrežnim kabelom kojim idu podaci. Norma razlikuje dvije strane. PSE (power sourcing equipment) je uređaj koji daje snagu: switch (mrežni preklopnik), snimač s PoE portovima ili injektor. PD (powered device) je uređaj koji je prima, ovdje kamera. Kamera uvijek dobije manje snage nego što switch pošalje, jer se dio potroši u kabelu.

Tri oznake iz tehničkih listova su dodaci normi IEEE 802.3. 802.3af je odobren 2003., 802.3at 2009., a 802.3bt, koji snagu vodi kroz sva četiri para žica, 2018. Vrijednosti u tablici su iz pregleda Ethernet Alliancea iz lipnja 2018.:

802.3bt je uveo tipove 3 i 4 i četiri nove klase, od 5 do 8; klase 5 i 7, s 45 i 75 W na switchu, izostavili smo jer ih kamere u ovom tekstu ne koriste. Za računicu su iz tablice važne dvije stvari.

Klasa je razina, ne potrošnja. Kamera klase 3 smije trošiti do 13 W, ali može trošiti i mnogo manje.

Razlika između dva stupca je pričuva za gubitak u kabelu. Stvarni gubitak ovisi o duljini kabela i na kraćem je vodu manji. Isti dokument opisuje Autoclass, mogućnost kojom switch kameri dodjeljuje točno onoliko snage koliko joj treba, uključujući gubitak u kabelu. Switch koji snagu dodjeljuje prema klasi računa sa snagom iz stupca PSE.

Kako pročitati potrošnju kamere

Hikvision potrošnju u tehničkom listu piše u jednom retku. Za 2 MP kameru DS‑2CD1127G2H‑LIU to su „12 VDC ± 25%, 0.5 A, max. 6 W“ i „PoE: IEEE 802.3af, Class 3, max. 7.5 W“. Iz retka trebaju tri podatka: norma (802.3af), klasa (3) i najveća potrošnja preko PoE-a (7,5 W). Za četiri kamere iz našeg kataloga:

Podaci su iz Hikvisionovih tehničkih listova (2 MP, 4 MP, 8 MP, PTZ). Iz tablice proizlaze tri pravila.

PoE maksimum je viši od maksimuma na 12 V. Kod sve tri fiksne kamere potrošnja preko PoE-a veća je za 20 do 25 % nego uz napajanje od 12 V DC. U računicu za switch zato uzimajte PoE brojku. Računica s 12 V brojkom na switch od 60 W smjestila bi šest 4 MP kamera DS‑2CD2T46G2H‑4I umjesto pet.

Klasa ne razlikuje kamere. Sve tri fiksne kamere su klase 3, iako im se najveća potrošnja razlikuje za 5 W. Za računicu po zbroju potrošnje mjerodavan je maksimum iz tehničkog lista, a klasa samo za switch koji snagu dodjeljuje prema njoj.

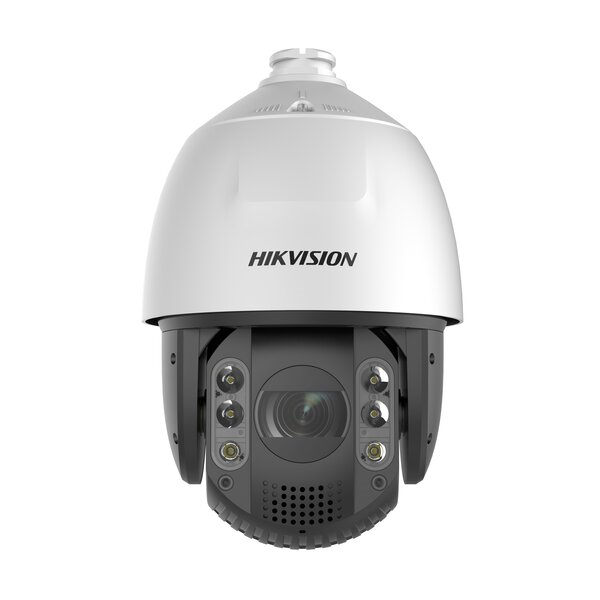

PTZ kamera traži drugi port. DS‑2DE7A432IWG1‑E prema tehničkom listu troši do 48 W, uključujući do 9 W za infracrveno svjetlo i do 2 W za grijač, i traži 802.3bt, tip 3, klasu 6. Poseban maksimum za napajanje preko PoE-a list ne navodi, pa računamo s 48 W; klasa 6 kameri daje najviše 51 W. Port od 30 W za nju nije dovoljan.

Tri granice: A, B i C

Za svaki par switcha i kamere računamo tri broja i svaki zaokružujemo naniže. Nijedan ne smije biti veći od broja PoE portova, a najveća potrošnja kamere ne smije prijeći snagu po portu.

• A, zbroj najveće potrošnje: broj kamera = PoE budžet / najveća PoE potrošnja kamere.
• B, uz rezervu od 20 %: broj kamera = PoE budžet / (najveća PoE potrošnja × 1,2).
• C, rezervacija po klasi: broj kamera = PoE budžet / snaga klase na switchu (15,4 W za klasu 3, 60 W za klasu 6).

Granica A pretpostavlja da switch računa sa stvarnom potrošnjom i da sve kamere istodobno troše najviše što prema tehničkom listu mogu. Gubitak u kabelu u nju nije uračunat, pa je to gornja granica, a ne preporuka.

Granica B dodaje rezervu od 20 %. To nije propis ni preporuka proizvođača, nego naša pretpostavka za planiranje. Otprilike pokriva omjer iz tablice klasa, u kojoj za klasu 3 switch daje 15,4 W da bi na kameri ostalo 13 W (oko 18 % više), i ostavlja malo prostora za kameru koju ćete dodati kasnije. Za planiranje uzimamo nju.

Granica C vrijedi za switch koji snagu dodjeljuje prema klasi koju kamera javi pri spajanju, a ne prema stvarnoj potrošnji. Ethernet Alliance u istom pregledu to pokazuje na primjeru: uređaju klase 6 koji troši 45 W na 20 m kabela switch prema klasi dodjeljuje 60 W, a uz Autoclass 47,6 W. Stranice proizvoda za switcheve u ovom tekstu ne navode kako dodjeljuju snagu. Zato C ne opisuje nijedan od njih, nego stroži od dva načina iz pregleda Ethernet Alliancea: sustav koji prolazi i granicu C radi i kad switch snagu rezervira prema klasi, a ne prema stvarnoj potrošnji.

Primjeri iz kataloga

Na dan pisanja (25. 10. 2026.) u kategoriji PoE switch imamo 39 aktivnih artikala, među njima dva PoE injektora i jedan PoE repetitor. Za primjere smo odabrali tri switcha i snimač s PoE portovima. Podaci o portovima i budžetu su s proizvođačevih stranica proizvoda (NS‑0109P‑60, NS‑0318P‑130, DS‑3E1326P‑EI, DS‑7608NXI‑K1/8P). Stranice tih triju switcheva opisuju izvedbe s oznakom (B), a opisi u našem katalogu navode iste vrijednosti.

U stupcu „portovi, budžet“ stoji broj PoE portova × najveća snaga po portu, a zatim ukupni PoE budžet; za snimač snaga po portu nije navedena. Kamere su DS‑2CD1127G2H‑LIU (2 MP), DS‑2CD2T46G2H‑4I (4 MP) i DS‑2CD2T87G3‑LIY (8 MP), sve klase 3, sa svojom najvećom potrošnjom preko PoE-a.

Isti switch, osam ili tri kamere. Na switchu NS‑0109P‑60 kamere od 2 MP popune svih osam portova samo ako switch računa sa stvarnom potrošnjom i ako ne ostavite nikakvu rezervu. Uz rezervu ih stane šest, a uz rezervaciju po klasi tri. Razlika nije u kameri ni u switchu, nego u rezervi koju ostavite i u načinu dodjele snage, koji stranica proizvoda ne navodi.

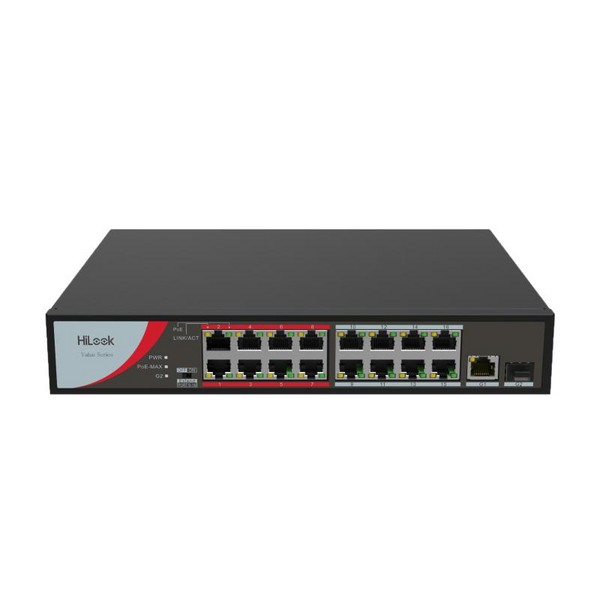

Kad odlučuje broj portova. Na NS‑0318P‑130 šesnaest 2 MP kamera po zbroju potrošnje troši 120 od 130 W, pa je granica broj portova, a ne snaga. Kod 4 MP kamera od 12 W odlučuje snaga: deset kamera, devet uz rezervu.

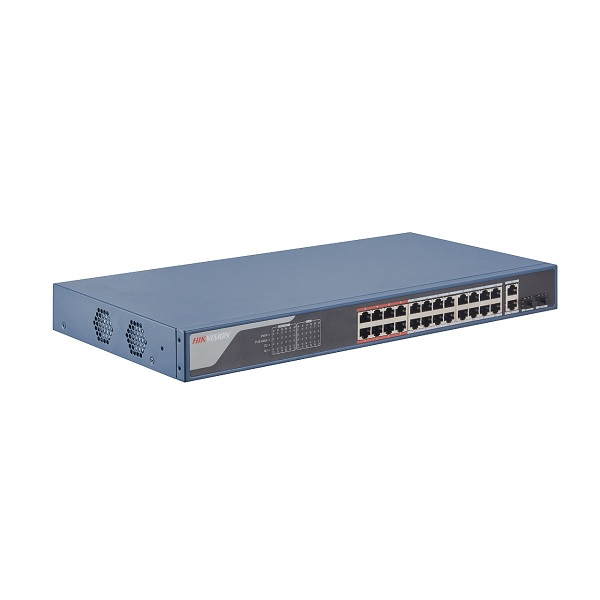

Switch dimenzioniran za klasu 3. DS‑3E1326P‑EI ima 370 W za 24 porta, odnosno 15,4 W po portu. To je točno snaga klase 3 na switchu: 24 kamere klase 3 trebaju 369,6 W i uz rezervaciju po klasi, pa su sva tri broja 24. Za kamere klase 4, za koje switch rezervira 30 W, granica C pala bi na 12.

Snimač s PoE portovima. DS‑7608NXI‑K1/8P svim PoE portovima zajedno daje najviše 75 W, a snagu po portu Hikvisionova stranica ne navodi. S 8 MP kamerama od 12,5 W napaja šest kamera po zbroju potrošnje, pet uz rezervu i četiri uz rezervaciju po klasi, iako ima osam PoE portova.

PTZ kamera i Hi-PoE port

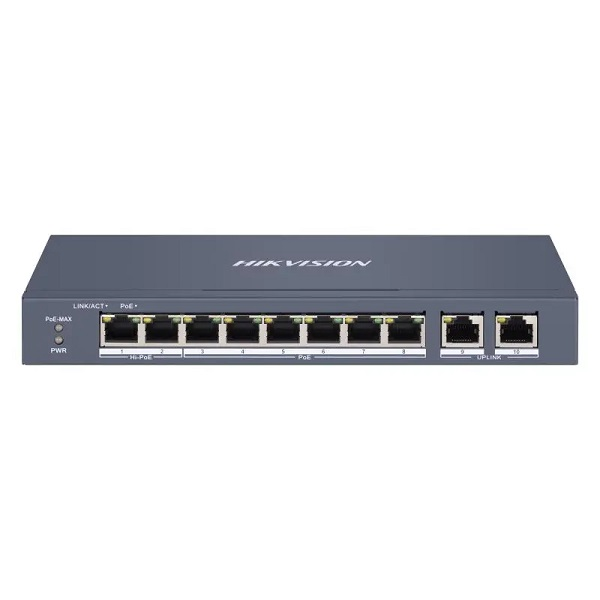

DS‑3E1310HP‑EI prema Hikvisionovoj stranici proizvoda ima osam PoE portova: portovi 1 i 2 su Hi-PoE do 90 W, portovi 3 do 8 daju do 30 W, a ukupni budžet je 110 W, uz podršku za 802.3af, 802.3at i 802.3bt. PTZ kamera DS‑2DE7A432IWG1‑E s 48 W može na portove 1 i 2, na ostale ne.

• A: dvije PTZ kamere trebaju 96 W. Ostaje 14 W, dovoljno za još jednu kameru od 7,5 ili 12 W. Ukupno tri kamere na osam portova.
• B: jedna PTZ kamera s rezervom treba 57,6 W, dvije 115,2 W, više od budžeta. Stane jedna, a uz nju pet 2 MP kamera od 7,5 W ili tri 4 MP kamere od 12 W.
• C: za kameru klase 6 switch rezervira 60 W, za dvije 120 W. Stane jedna, a uz nju tri kamere klase 3 (46,2 W).

Dva Hi-PoE porta dakle ne znače dvije PTZ kamere: obje stanu samo po zbroju najveće potrošnje, bez ikakve rezerve. Za dvije takve kamere birajte switch s većim budžetom ili drugu kameru napajajte zasebno, PoE injektorom od 90 W ili, prema tehničkom listu kamere, s 36 V DC. Isti račun vrijedi za svaki switch s dva porta od 90 W i budžetom od 110 W.

Hi-PoE port nije rezerviran samo za PTZ kamere. Prema pregledu Ethernet Alliancea uređaji tipa 3 i 4 moraju biti unatrag kompatibilni s uređajima tipa 1 i 2, a Hikvision za ovaj switch navodi podršku za 802.3af, 802.3at i 802.3bt. Na portove 1 i 2 zato možete spojiti i običnu kameru 802.3af.

Snimač s PoE portovima ili poseban switch?

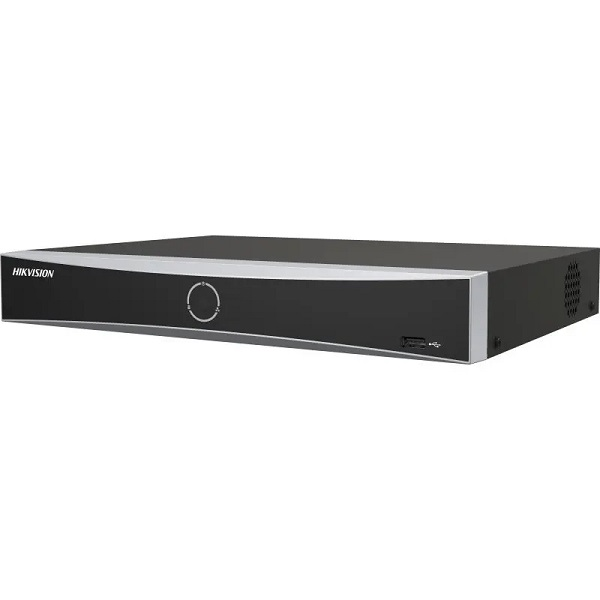

Snimač DS‑7608NXI‑K1/8P ima osam PoE portova od 10/100 Mbps po 802.3af/at, ukupno najviše 75 W, i ulaznu propusnost od 80 Mbps. Kamere se spajaju izravno na snimač, bez switcha i bez zasebnog napajanja. To je dobro rješenje kad:

• sustav ima do osam kamera klase 3 s malom potrošnjom: osam 2 MP kamera od 7,5 W troši 60 W, a i uz rezervu od 20 % (72 W) ostaje unutar 75 W; ako snimač snagu rezervira po klasi 3, napaja ih četiri,
• su sve kamere unutar dosega kabela od mjesta na kojem stoji snimač.

Poseban PoE switch je bolji izbor kad:

• kamera ima više od osam ili ih planirate dodavati,
• je u sustavu PTZ kamera s 802.3bt: PoE portovi snimača su 802.3af/at, pa joj ne mogu dati snagu koju traži,
• na svih osam kanala trebaju 8 MP kamere: PoE portovi snimača po snazi napajaju šest, pa ostale napaja switch. Ulaznu propusnost switch ne povećava: pet takvih kamera na najvećem bitrateu od 16 Mbps zauzme svih 80 Mbps, pa za osam treba snimač s većom propusnošću ili niži bitrate, kako smo pokazali u tekstu Koliko dana snimke stane na disk,
• su kamere raspoređene po objektu, pa je kraće voditi kabele do switcha blizu kamera nego svaki kabel do snimača.

Doseg kabela i produženi način rada (extend)

Proizvođač za ove switcheve navodi produženi doseg u posebnom načinu rada, ali uz uvjete koje je lako previdjeti:

Na NS‑0318P‑130 portovi 1 do 8 su prema HiLooku portovi za kraće udaljenosti, pa kameru na dugom vodu spojite na portove 9 do 16. Za DS‑3E1326P‑EI Hikvision dodaje da doseg ovisi o modelu kamere i stanju kabela. Za DS‑3E1310HP‑EI doseg od 300 m izričito navodi za kamere 802.3af/at; za kameru 802.3bt na Hi-PoE portu taj podatak ne navodi. Kojom brzinom port radi u produženom načinu, stranice proizvoda ne navode.

Što je kabel dulji, to se u njemu izgubi više snage, pa je na dugim vodovima rezerva iz granice B važnija. Za vodove dulje od 250 odnosno 300 m, ili kad jedan kabel treba razgranati na više uređaja, pogledajte kategoriju extenderi, djelitelji i konverteri. Strukturno kabliranje za veći objekt opisano je na stranici IT sustavi Elite Systemsa.

Kako odabrati switch u tri koraka

1. Popišite kamere. Za svaku iz tehničkog lista prepišite normu, klasu i najveću potrošnju preko PoE-a. Kamera s 802.3bt ili s potrošnjom iznad 30 W traži port 802.3bt (kod Hikvisiona Hi-PoE), injektor ili zasebno napajanje.
2. Izračunajte granice. Zbrojite najveću potrošnju svih kamera, dodajte 20 % i usporedite s PoE budžetom (granica B). Ako proizvođač ne navodi da switch dodjeljuje snagu prema stvarnoj potrošnji, provjerite i granicu C. Najveća potrošnja nijedne kamere ne smije prijeći snagu po portu.
3. Provjerite ostalo. Dodatni port prema snimaču mora prenijeti promet svih kamera: na NS‑0109P‑60 to je port od 100 Mbps, pa zbroj najvećih bitrateova kamera iz njihovih tehničkih listova mora ostati ispod 100 Mbps; NS‑0318P‑130 ima gigabitni RJ45 i SFP port. Kamere na dugim vodovima spojite na portove koji podržavaju produženi doseg.

PoE switcheve naći ćete u kategoriji PoE switch, switcheve bez PoE-a u kategoriji mrežni switch, a kamere u kategorijama IP i analogne kamere i PTZ kamere. Leću odabirete prema tekstu 2,8 mm ili 4 mm: kako odabrati leću IP kamere, a disk prema računici dana snimke. Ako sustav planirate za poslovni prostor i trebate i ugradnju, upit za ponudu pošaljite preko kontakt-stranice Elite Systemsa.
